Proceso de SketchUp

A medida que se va evolucionando el modelo, se van viendo distintos detalles y la forma que va tomando la vivienda, considerando adiciones, sustracciones, etc.

Definición de proyecto

Para llevar a cabo un proyecto arquitectónico existen una serie de pasos que se realizan mediante impulsos y ensayos de prueba y error. Un proyecto nunca termina y siempre está en constante evaluación y de esto depende la viabilidad y la calidad del mismo.

Decisiones en el proceso de diseño

Durante el ejercicio de la Arquitectura es necesario tomar ciertas decisiones, que van a ser determinantes para el proyecto que se esté realizando. Para la toma de estas, se debe realizar un análisis y posteriormente sacar conclusiones, que nos ayudarán a definir qué prima sobre qué y la jerarquía que se va a manejar; también es aconsejable hacer una lista de pros y contras, y aquello que posea más aspectos positivos para el proyecto será la elección que se tome, claramente argumentada.

Sin embargo, si la decisión está condicionada de algún modo (generalmente por el cliente), se deben tomar decisiones secundarias que reduzcan el impacto de la primaria. Por ejemplo, un cliente que desee su cama al lado del balcón porque desea ver el amanecer todas las mañanas, pero el Sol incide directamente sobre esta parte de la casa, el arquitecto debe solucionar en parte esta situación ya sea polarizando las ventanas o implementando pérgolas.

PROYECTO FINAL: vivienda bifamiliar

El proyecto final del semestre consiste en una vivienda bifamiliar que estará habitada por una familia compuesta por padres jóvenes y dos hijos, uno de 18 años y otra de 20; los otros habitantes son dos abuelos de 60 años. La abuela es naturista y el abuelo psicólogo. Ambas familias son parientes.

A partir de aquí, se empiezan a realizar las primeras investigaciones y planteamientos sobre perfiles de los habitantes...

Luego se empieza a realizar el análisis del terreno, cuya ubicación es Cra 49C con 102, barrio Villa Santos, Barranquilla, Atlántico.

En este análisis se tienen en cuenta diferentes aspectos, como:

Posteriormente, realizamos el levantamiento del terreno.

Ya con las medidas respectivas, se pueden realizar zonificaciones y esquemas básicos. Ensayamos con esquemas en forma de L, T, F, 0, 8 y demás, que sirven para analizar las distintas formas en que se puede distribuir la casa, primando sobre las demás la que se adapta al terreno y a las distintas necesidades y determinantes.

Asimismo se realiza un modelo del volumen en Sketchup para dimensionar los espacios.

Igualmente, se realizan plantas a escala 1:100.

 Primer piso

Segundo piso

Arquitectura, forma, espacio y orden: Frank Ching

Realizamos diversas socializaciones del libro de Frank Ching, las cuales están aquí:

Necesidad, actividad y satisfactor

La Arquitectura posee diversas utilidades, es decir, funciones ligadas a necesidades humanas o de la sociedad, como la privacidad, la protección, etc.
Relacionado a esto, se encuentran tres conceptos:
1. NECESIDAD
Se define como aquello indispensable que no puede sustituirse. Ej: las fisiológicas, sociales, etc.
2. ACTIVIDAD
Son acciones que ayudan a satisfacer las necesidades. Ej: comer, dormir, correr, etc.
3. SATISFACTOR
Son espacios y/o mobiliarios que complementan este ciclo, como lo es la alcoba.

Forma y espacio

Luego de aprender la distribución general de una vivienda, empezamos a tratar dos ámbitos muy importantes: la forma y el espacio. Antes de definirlos, hicimos ensayos con una herramienta tecnológica llamada SketchUp, con la cual creamos volúmenes mediante diversas técnicas.

-Adición

Como su nombre lo indica, consiste en crear un volumen base e ir agregándole otros para construir una figura armoniosa.

-Sustracción

Se trata de crear un volumen cualquiera e ir sustrayendo partes.

-Deconstrucción

Consiste en suprimir planos quitando aristas, propio de arquitectos como Le Corbusier y Van der Rohe.

-Transformación tridimensional

Se realiza seleccionando una o varias aristas para jugar con ellas, modificando la altura y más del volumen inicial.

-Planos paralelos y rotación

Consiste en crear sucesiones de planos y moverlos en cualquier dirección.

LIBRETA DE BOCETOS

Desde el comienzo del proceso de diseño se utilizó una libreta de bocetos como mecanismo para plasmar ideas rápidas, sin importar sin funcionaban o no. La ventaja de esto, es que se lleva a cabo una estimulación de la creatividad y agilidad, ya que se crean opciones sin prejuicios.

JARDÍN

Como última entrega se ha encargado el diseño de un jardín cuyas medidas deben ser 12mx6m y obligatoriamente debe tener piscina y BBQ.

 Inicialmente se deben tener en cuenta ciertos aspectos para la ubicación de elementos en el espacio, que se plasmaron en el siguiente mapa conceptual:

De los más importantes (si no el más) es el usuario, porque en él se encuentran los deseos y necesidades y hacia él van dirigidas las soluciones, es por ello que desde allí se parte para diseñar un espacio.

DISEÑO DE ESPACIOS INTERIORES EN VIVIENDA UNIFAMILIAR

Para comenzar la total inmersión de los estudiantes en la carrera (que se dará a lo largo de todo el semestre) se asignaron diversos ejercicios de diseño de espacios, desde lo micro (partes de una vivienda) hasta lo macro (diseño de una vivienda bifamiliar).

1) DOS BAÑOS AUXILIARES

Como requisito ambos baños debían tener 1 sanitario, 1 lavamanos y 1 ducha.

-El primero de ellos tenía dimensiones de 2mx2m. Dos lados adyacentes correspondían a fachada, uno a pasillo y otro a una alcoba contigua.

Se puede apreciar que la circulación hacia el inodoro es un poco estrecha.

La propuesta es admisible, pero el baño ideal es el de la secuencia inodoro-ducha-lavamanos, teniendo en cuenta que este último debe estar frente al acceso, ya que en caso tal de que la puerta quedara abierta lo más agradable de ver sería el lavamanos.

Al tener dos muros que corresponden a fachada, debe sacarse provecho para la ventilación y la iluminación, es por ello que se ubicaron dos ventanas para que hubiese circulación cruzada del aire y el baño pueda estar bien iluminado.

-El segundo debía tener medidas de 2.50mx1.50m.

La secuencia de baño presentada es la ideal.
Debido a que el baño es más ancho que largo, se ubica un espejo grande para generar sensación de amplitud visual.
Esta vez el baño colinda a los extremos con alcobas, por lo que se debe aprovechar al máximo la única pared que da hacia el exterior.

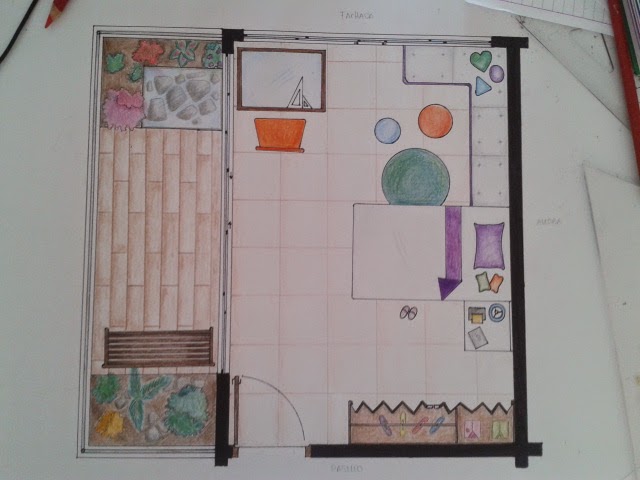

2) ALCOBA SECUNDARIA


Los requerimientos para esta actividad eran el usuario (estudiante de Arquitectura), 1 cama, 1 closet y una mesa de dibujo.

-Dimensiones: 3.50mx5m

Es importante el análisis de cada mobiliario que habita el espacio, ya que cobra vida al entrar a funcionar en ese entorno y ubicarlo en el lugar donde se le saque el mayor provecho posible. Es por ello que el closet se ubica contra un muro, lejano de los espacios donde pueden ubicarse ventanas para iluminación y ventilación. De igual forma, la existencia de un balcón le brinda al usuario relajación, libertad, contacto con la naturaleza, etc.

Si se deseaba poner un tv, la forma de solucionar el deslumbramiento era con un muro que respaldara al aparato.

3) DISEÑO DE ESCALERAS

-El ejercicio consistía en diseñar una escalera de dos tramos para superar una altura de 3,40 m, que además debía tener un descanso.

Para poder diseñar una escalera correctamente se deben tener en cuenta diversos aspectos, tales como: la frecuencia de uso, ancho, barandas, relación huella/contrahuella, altura, eficiencia energética, etc.

La fórmula que relaciona la contrahuella con la huella y la medida de un paso promedio es la siguiente:

2CH+1H=63

Para conocer el número de CH se puede dividir la altura entre un número que va desde 0,165 hasta 0.185.

La relación huella/contrahuella debe permanecer constante para evitar tropiezos; las barandas deben llegar a cierto nivel que sólo deja 10-12cm libres por los cuales no puede caerse un niño.

El ancho de la escalera debe ser igual al del descanso,

4) DISEÑO ALCOBA PRINCIPAL CON BAÑO Y VESTIER

Las consideraciones esta vez fueron: un walking closet, un baño con dos lavamanos, cama doble y terraza.

-Dimensiones habitación; 7.50mx5.00m- Dimensiones balcón: 1.50m de ancho y largo libre.

El diseño posee ciertos errores que vale la pena mencionar, Empezando por el acceso, no está bien abrir la puerta y encontrarse con un mueble enseguida, Para ganar la circulación detrás de la cama y la amplitud, se disminuyó el tamaño de los nocheros, elementos importantes en una habitación; el lavamanos está muy pequeño para dos personas que lo usen simultáneamente.

La separación del inodoro es una gran alternativa, ya que permite usar el resto de baño por una persona mientras la otra realiza sus necesidades.

5) DISEÑO SALA-COMEDOR

Las especificaciones para esta actividad fueron: dos sofás de 3 puestos, 1 poltrona, 1 mesa de centro, 1 mesa de comedor para mínimo 6 personas, 1 bifé, una puerta de vaivén y terraza.

Se logró una integración de los espacios al igual que se le dio una identidad a cada uno de ellos mediante un desnivel. El comedor en un nivel superior hace que sea más cómodo comer en la mesa, que si hay una visita esta no observará el plato de comida.

Las perspectivas aéreas no brindan mucha información, por lo que hay que buscar un mejor encuadre que haga sentir al observador dentro del espacio.

6) COCINA CON ESPACIO PARA LABORES

Especificaciones: estufa con 4 quemadores, lavaplatos doble.

El triángulo funcional de la cocina es un término que hace referencia a las distancias ideales que deben haber entre la nevera (refrigeración), el lavaplatos y la estufa (cocción). Este triángulo que se forma debe ser lo más equilátero posible, para lograr una buena circulación en la cocina.

La ubicación del lavaplatos debe ser entre la nevera y la estufa para separar el calor del frío y no deteriorar los electrodomésticos, asimismo la zona húmeda no debe estar confinada, por el contrario debe estar cerca de una zona bien ventilada. La nevera debe estar respaldada por una pared.

Con respecto a la zona de labores, también debe poseer un flujo de aire que permita que la humedad de la ropa disminuya y no se impregnen olores. Esta zona debe estar bien separada de la cocina para evitar que el humo y olores lleguen a la ropa.
